Wird ein Digitalsignal (DCC) vom Weichenmodul akzeptiert,wird dies durch kurzes Aufleuchten der
grünen Leuchtdiode bestätigt.

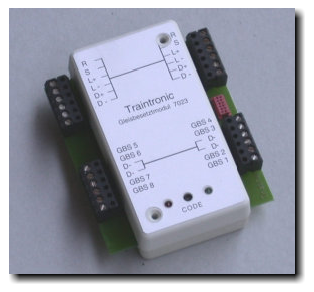

TR7023
Das Gleisbesetztmodul 7023 enthält 8 Ausgänge zur direkten Überwachung von Gleisabschnitten nach
dem Stromfühlerprinzip. Das Gleisbesetztmodul 7023 wurde speziell für Digitalsysteme der Baugrössen
N bis II konzipiert. Das Modul ist zum Anschluss an den RS-Rückmeldebus des DIGITAL plus Systems
von Lenz vorgesehen. Die Ansprechempfindlichkeit ist sehr hoch und es genügt eine Verbindung
zwischen Rad und Achse mittels Leitlack, damit abgestellte Wagen sicher gemeldet werden. Auch ist
der geringe Spannungsabfall auf die überwachten Gleisabschnitte von Typ 0,5V zu erwähnen. Um das
Digitalsystem nicht unnötig zu belasten, ist eine einstellbare Aus-schaltzeit (Flackerschutz) der
Ausgänge in 7 Stufen von 0,3 bis 7 Sek. eingebaut. Der Einbau des Gleisbesetztmoduls 7023 ist sehr
einfach, es wird zwischen Booster und die zu meldenden Geleise geschaltet.
